Planung und Entwurf

Die Notwendigkeit des Baus von Ingenieurbauwerken ergibt sich entweder aus dem Zustand eines bestehenden Bauwerks oder durch Bedarfsplanmaßnahmen. Bevor ein Ingenieurbauwerk aber gebaut werden kann, muss es geplant und entworfen werden. Die Planung verläuft in insgesamt drei Stufen: der Grundlagenermittlung, der Vorplanung und der Entwurfsplanung. Das Ergebnis des gesamten Planungsprozesses ist der sogenannte Bauwerksentwurf.

„Die Bauwerksentwürfe sind Grundlage für die Beurteilung der geplanten Baumaßnahme in technischer, wirtschaftlicher und gestalterischer Hinsicht sowie der vorgesehenen Baudurchführung. Sie müssen alle wesentlichen Gesichtspunkte zur Beschreibung der Baumaßnahme enthalten.“

aus: Richtlinien für das Aufstellen von Bauwerksentwürfen für Ingenieurbauten (RAB-ING)

Grundlagenermittlung

In der ersten Planungsstufe, der Grundlagenermittlung, werden die Randbedingungen ermittelt, die während den weiteren Planungsstufen und beim späteren Bau zu beachten sind. Dafür werden alle notwendigen Informationen zusammengetragen und analysiert. Zu ihnen gehören unter anderem technische und wirtschaftliche Grundsatzfragen der Planung, die zum Beispiel in Form von Verkehrsuntersuchungen und Kostenschätzungen betrachtet werden. Die Grundlagenermittlung bildet sozusagen das Fundament des späteren Bauwerks, auf dem in den weiteren Planungsstufen aufgebaut wird.

Vorplanung

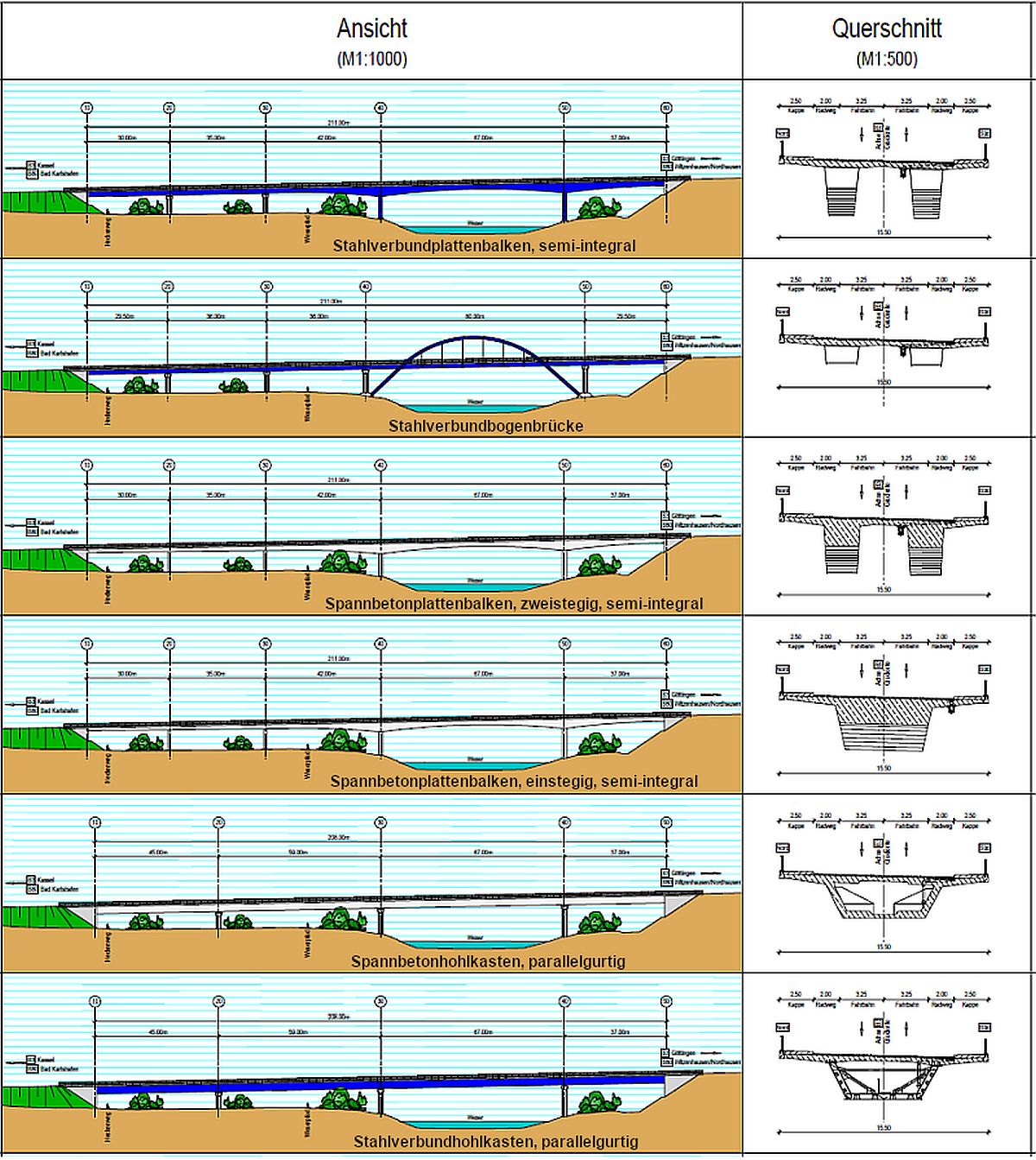

Die Vorplanung dient der Findung der Vorzugsvariante der Maßnahme. Sie wird in einem Variantenvergleich ermittelt, in dem verschiedene Bauwerksvarianten untersucht werden. In diesem Rahmen sind die unterschiedlichsten Aspekte zu betrachten. Nur so lässt sich die Variante finden, die sich optimal in die gegebenen Rahmenbedingungen einfügt. Insbesondere die folgenden Aspekte sind bereits während der Vorplanung zu betrachten:

• Umweltbelange, wie der Natur- und Gewässerschutz,
• verkehrliche Aspekte während der Bauzeit, wie Umleitungen oder Verkehrseinschränkungen,
• geometrische Randbedingungen im Baufeld, wie Täler oder angrenzende Bebauung,
• die Baukosten,
• das Bauverfahren, der Bauablauf und die Bauzeit,
• die Dauerhaftigkeit des Bauwerks,
• die Gestaltung des Bauwerks.

Zusammenfassend sind während der Vorplanung alle baulichen, verkehrlichen, wirtschaftlichen und raumstrukturellen Aspekte zu betrachten. Sie werden zur Bewertung der unterschiedlichen Varianten herangezogen. Die Entscheidung für die optimalste Lösung in technischer und wirtschaftlicher Hinsicht fällt anschließend im Rahmen eines Abwägungsprozesses, an dessen Ende die Vorzugsvariante steht.

Entwurfsplanung

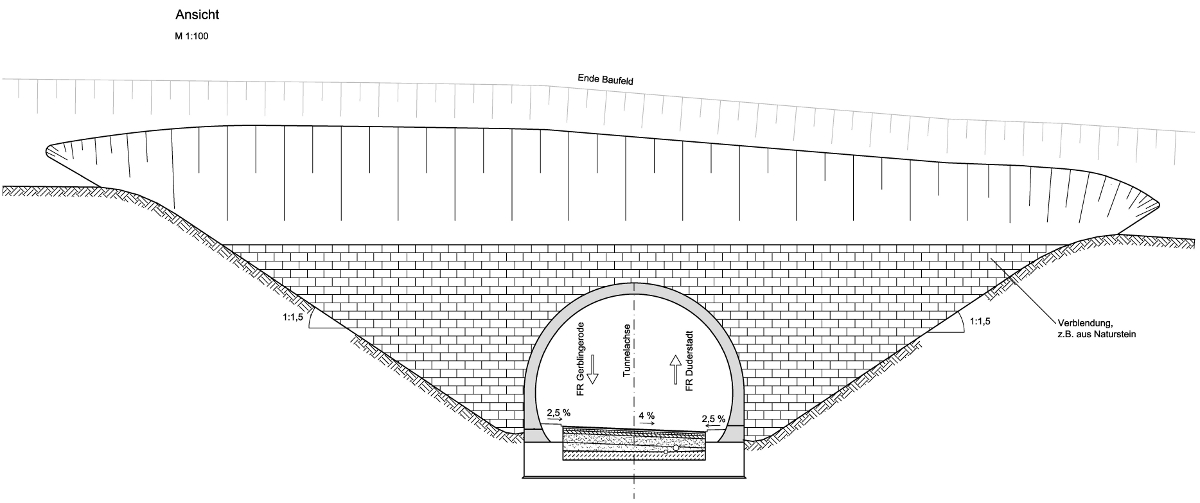

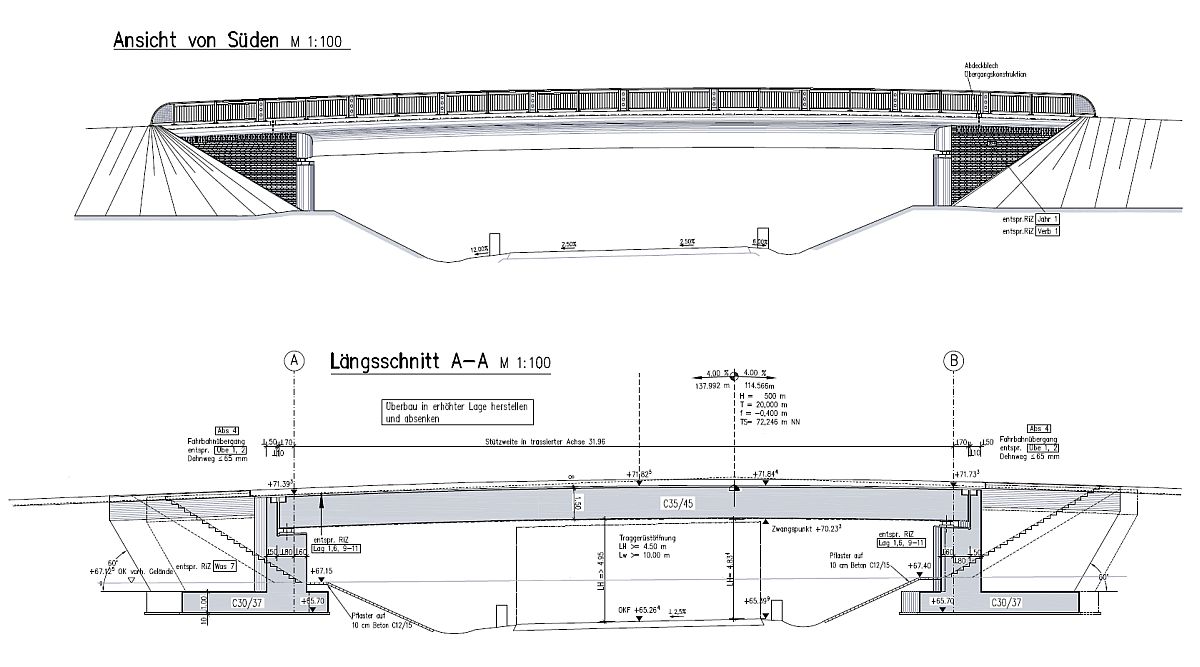

Im Rahmen der Entwurfsplanung wird die in der Vorplanung ermittelte Vorzugsvariante vertieft ausgearbeitet und es wird ein realisierbares Planungskonzept für die Variante entwickelt. Daneben stehen auch weitere Abstimmungen mit allen von der Maßnahme betroffenen Trägern öffentlicher Belange in einem besonderen Fokus. Ihre Vorgaben sind bei der Planung zu berücksichtigen. Am Ende der Entwurfsplanung steht der fertige Bauwerksentwurf. Er enthält verschiedene Unterlagen mit denen alle wesentlichen Gesichtspunkte der Baumaßnahme beschrieben werden. Zu ihnen zählen unter anderem detaillierte Bauwerkspläne, ein Erläuterungsbericht und eine Kostenberechnung.
