B 210: Ortsumgehung Emden: Bauwerk 1 und 2

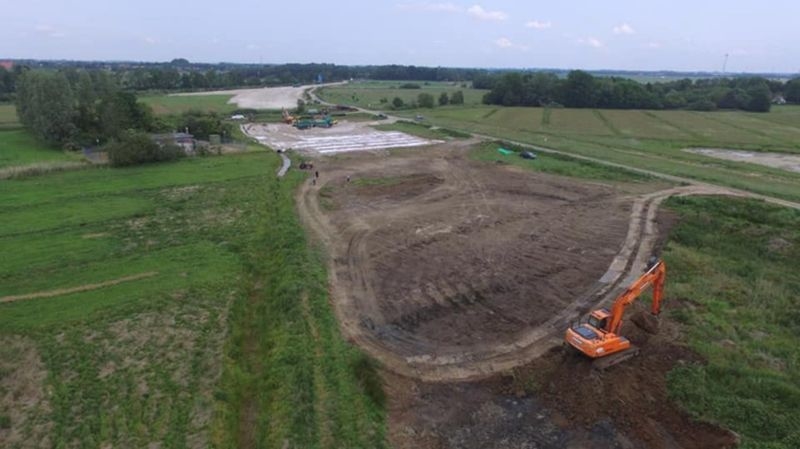

Vorbereitende Maßnahmen für das Bauwerk 1 über den Ems-Seitenkanal   Bildrechte: NLStBV
Vorbereitende Maßnahmen für das Bauwerk 1 über den Ems-Seitenkanal.

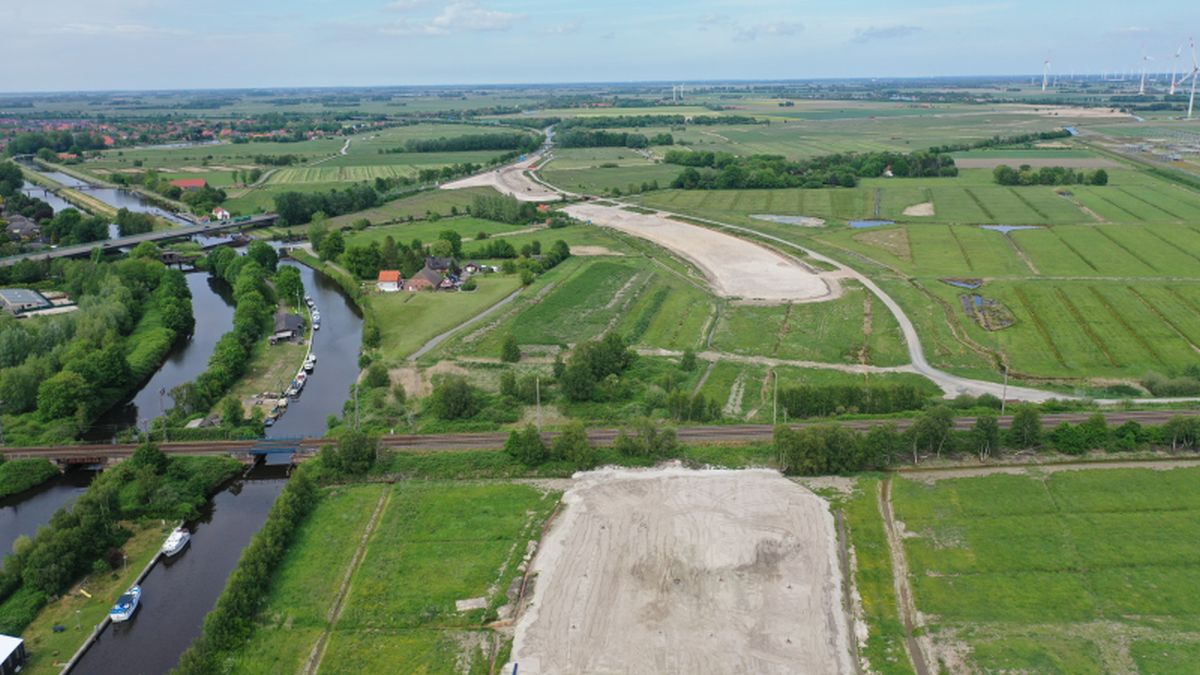

Vorbereitende Maßnahmen für das Bauwerk 2 über die DB-Strecke   Bildrechte: NLStBV
Vorbereitende Maßnahmen für das Bauwerk 2 über die DB-Strecke.

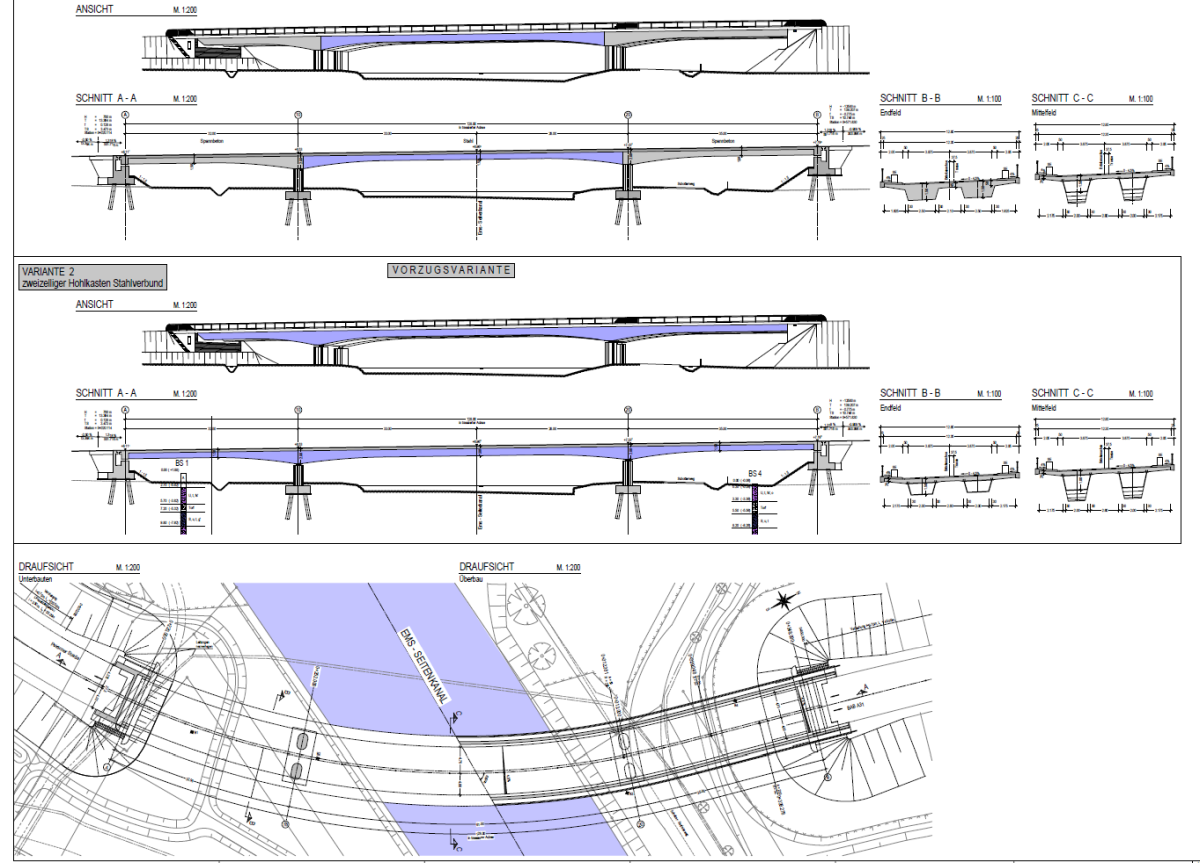

Zwei Varianten für das Bauwerk 1 über den Ems-Seitenkanal   Bildrechte: NLStBV
Zwei Varianten für das Bauwerk 1 über den Ems-Seitenkanal.

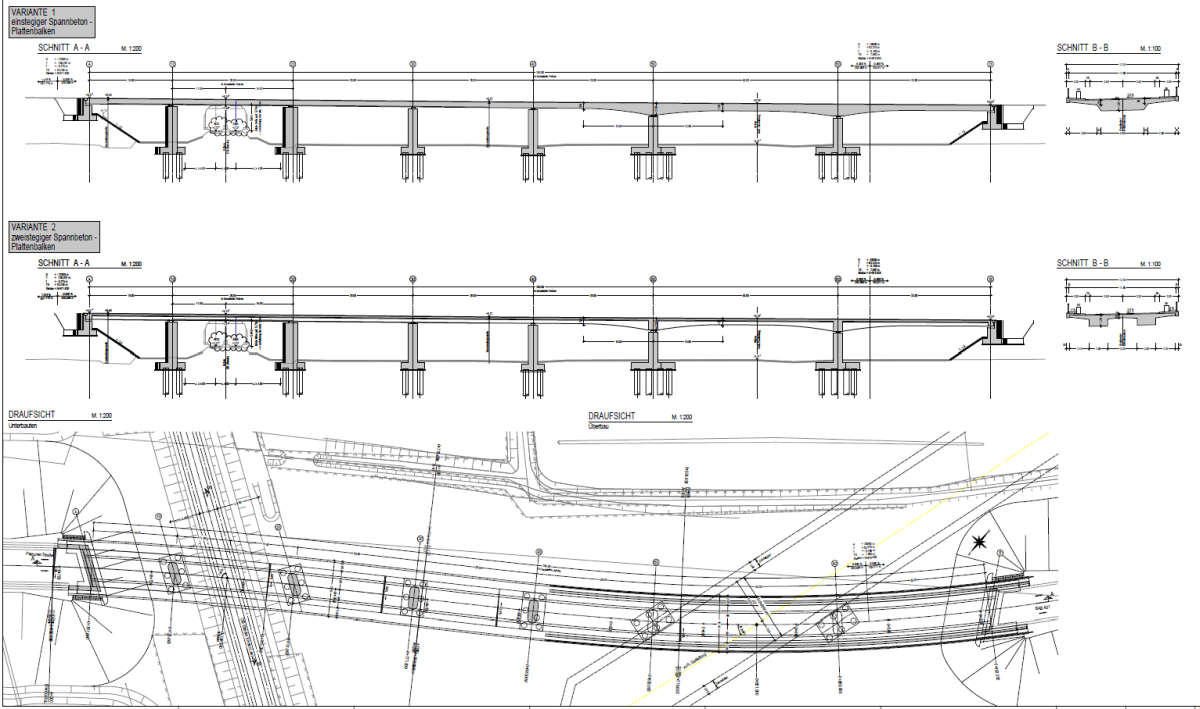

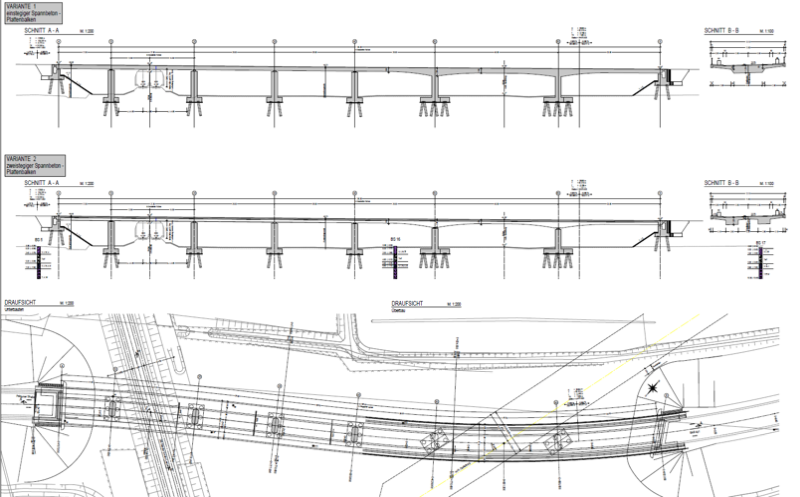

Zwei Varianten für den Neubau des Bauwerks 2 über die DB-Strecke   Bildrechte: NLStBV
Zwei Varianten für den Neubau des Bauwerks 2 über die DB-Strecke.

Projekt

Die Bundestraße 210, die aktuell durch den Stadtbereich von Emden führt, wird verlegt, um den Ort zu entlasten und den Emdener Hafen besser an die Bundesautobahn 31 anzubinden. Im Zuge der ca. 1,9 km langen Neubaustrecke sollen zwei neue Unterführungsbauwerke mit der BIM-Methode geplant und gebaut werden. Das Bauwerk 1 im Verlauf der Ortsumgehung Emden unterführt den Ems-Seitenkanal. Bauwerk 2 unterführt eine DB-Strecke und eine Gasleitung DN 1000. Die Vorplanungen nach Leistungsphase 2 zur Findung der Vorzugsvarianten der beiden Brückenbauwerke sind bereits abgeschlossen.

Mehr zum Projekt...

Projektdaten Bauwerk 1 Bauwerk 2
Länge 128 m 232 m
Felder 3 Felder 9 Felder
Spannweite 32 - 61 - 35 m 15 - 20 - 22 - 26 - 26 - 40 - 30 - 25 m

Einsatz der BIM-Methode

Das BIM-Pilotprojekt schließt mit der Leistungsphase 3 (Entwurfsplanung) an die Vorplanung an. Auch die Leistungsphase 6 (Vorbereiten der Vergabe) soll berücksichtigt werden. Beide neuen Bauwerke planen wir mit BIM, um die verschiedenen Randbedingungen gezielt und frühzeitig aufeinander abstimmen zu können, beispielsweise die Belange der Bahn oder vorhandene Leitungen.


Stand des BIM-Pilotprojekts (03/2023)

Nach erfolgreicher Durchführung eines VgV-Verfahrens konnten wir das Projekt an ein Ingenieurbüro vergeben. Dieses hat bereits die Modelle des Entwurfes für beide Bauwerke fertiggestellt. Das Bauwerk 1 soll auch in der Ausführung als BIM-Projekt weiterlaufen.

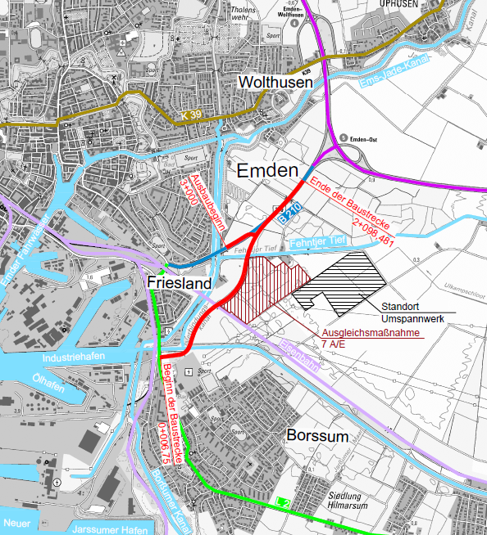

Bundesstraße 210
Kartengrundlage: www.lgln.niedersachsen.de   Bildrechte: LGLN

B 210 in Emden: Übersichtskarte.
